Captain

Edge底板
PCI-E M.2接口
完整的4通道 PCI-E M.2接口支持扩展NVMe SSD
手势感应
APDS-9960用于人机交互的手势传感器
触摸屏
通过eDP和TP接口支持扩展多点触控屏
游戏手柄
双游戏手柄和左右功能按钮供游戏玩家使用
供电优先
Captain和Edge可以实现相互供电

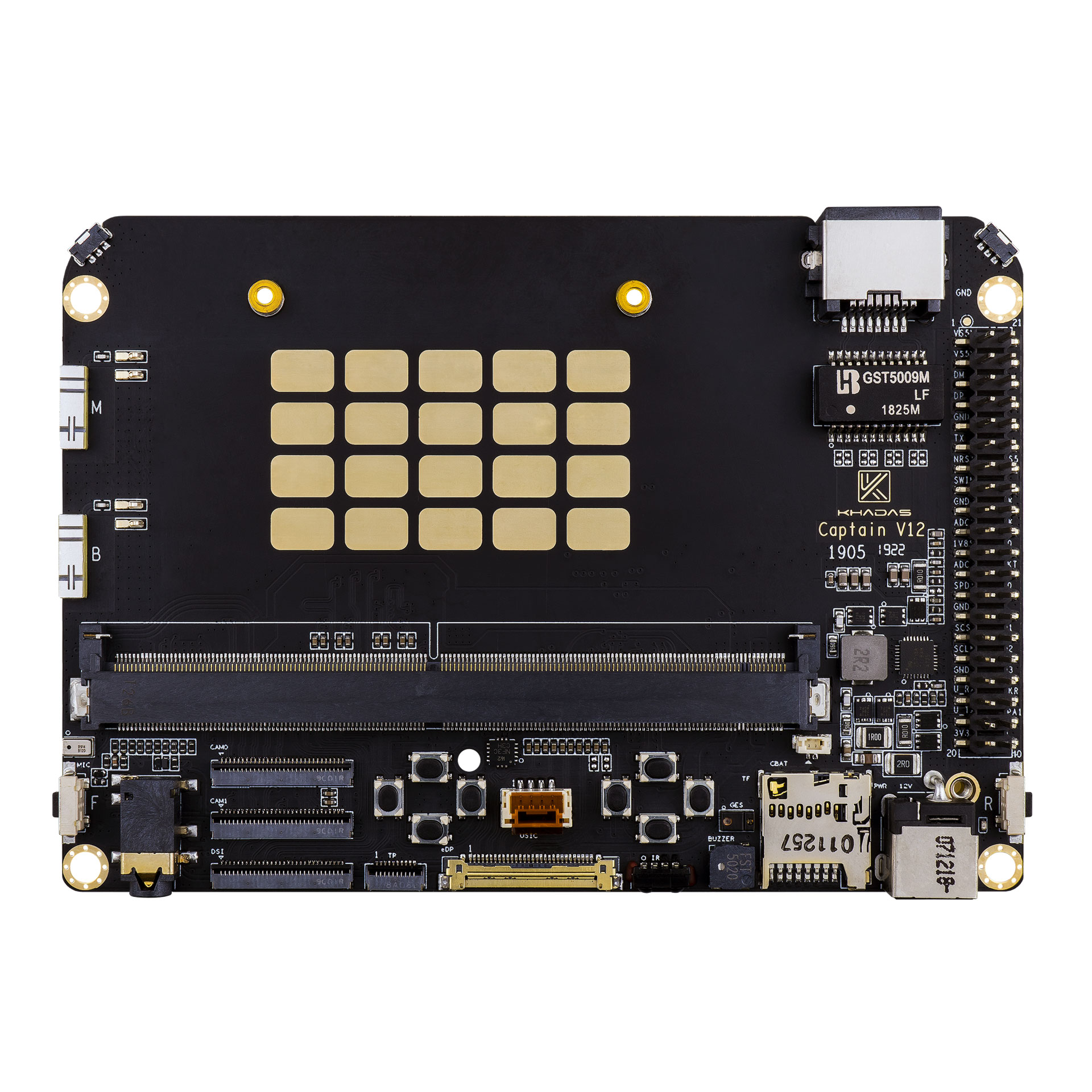

captain-hd-top
captain-bottom
扩展您的Edge
314pin MXM3金手指
edge_and_captain
Edge+Captain底板连接

Captain配备314Pin MXM3连接器,可以通过模块扩展Edge功能,可以与现有的Khadas Captain底板连接也可以设计您们自己的携带板,通过软件设置自动识别携带板。

手势感应
Captain可以检测手部动作
Captain_Gesture_Control
APDS-9960模块

Captain配备了APDS-9960手势检测模块。 除手势检测外,它还具有光感应,RGB颜色感应,靠近检测。

M.2插槽+电池
完整的4通道PCI-E M.2接口带电池充电电路
captain_battery_ssd
NVME SSD & 锂电池

在Captain的背面,您会发现一个完整的4通道PCI-E M.2插槽,用于连接NVMe SSD,非常适合大型机器视觉模型或家庭影院设备。 此外,还有一个锂聚合物电池插座,配备有高效充电IC,可在您需要移动时使用。

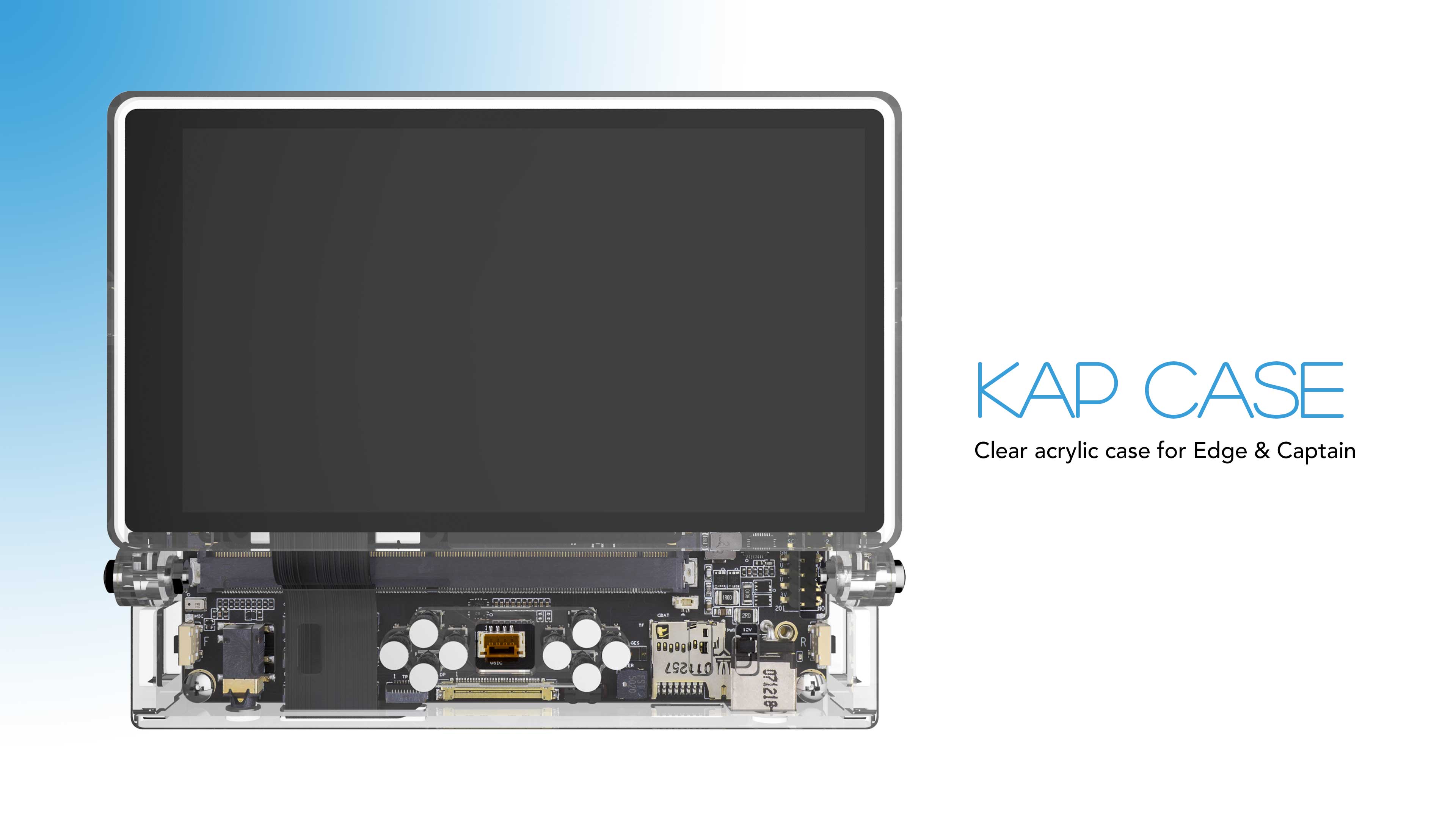

Kap Case

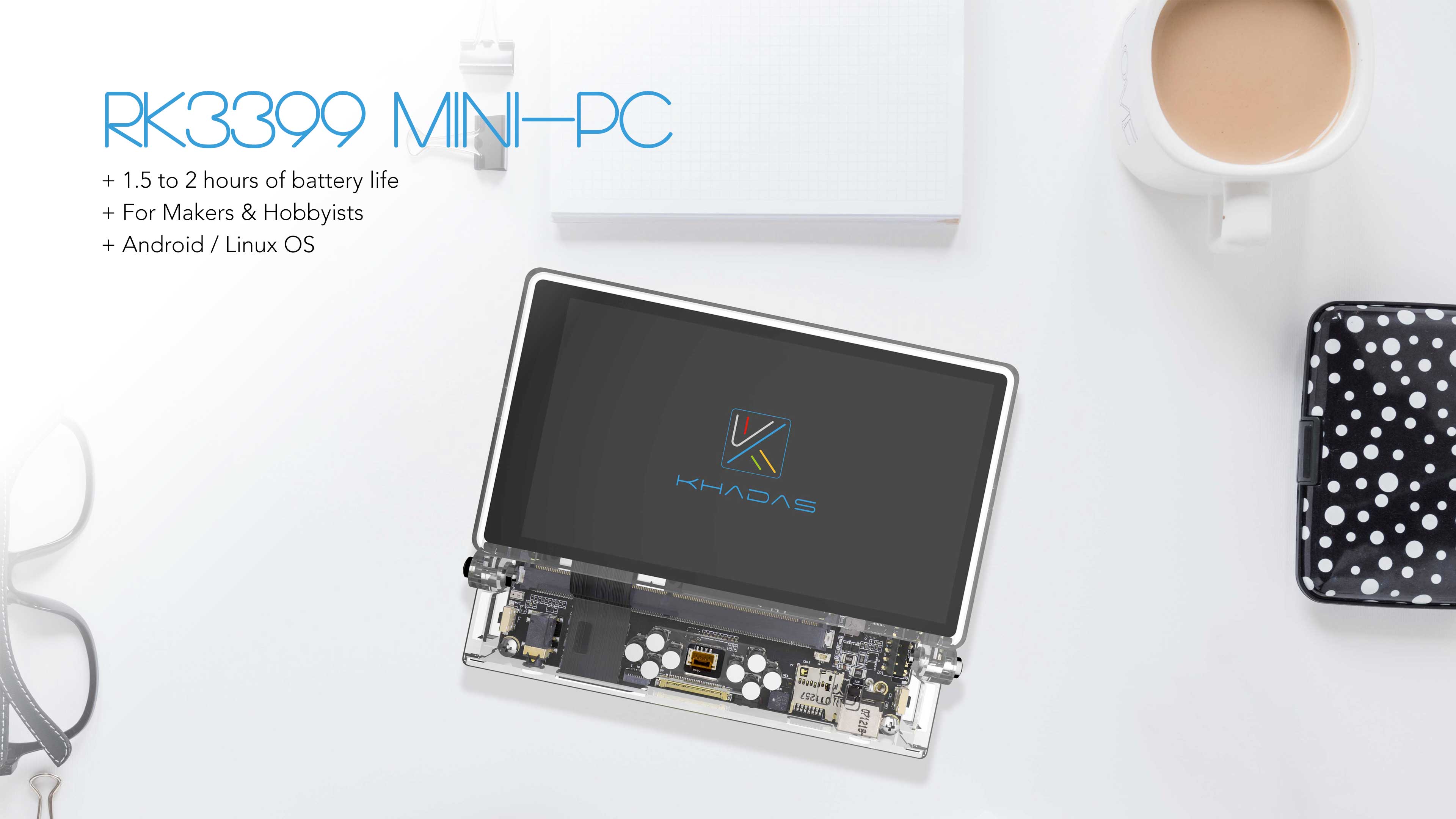

将您的Edge+Captain变成迷你PC!

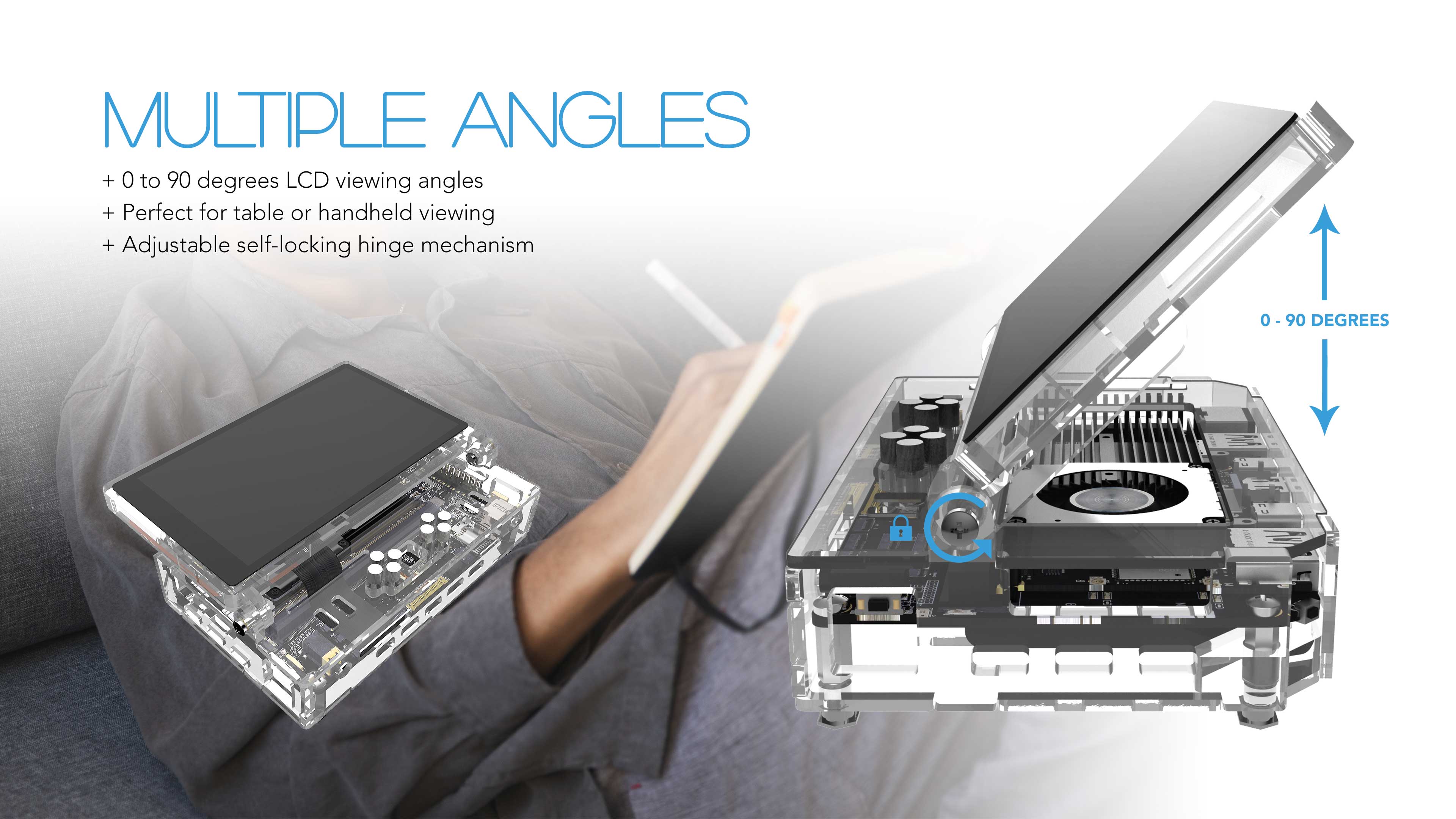

Kap Case迷你PC

第二批Kap Cases在第一批的基础上进行了改进,其坚固的设计可以承受日常使用中的严酷考验。 丙烯酸已在关键区域进行了增稠和增强,以增强整体设计,以抵抗使用中以及在背包和包中运输时的长时间抓握和不均匀的应力。

我们扩大了后部按钮的开口,并加宽了前部按钮,使其更加符合人体工程学。 材料的透明度得到了显着改善,产品看起来几乎是由透明玻璃制成的。

这些升级最终产生了新的Kap Case,我们预计它将满足我们大多数Edge SBC用户的需求。

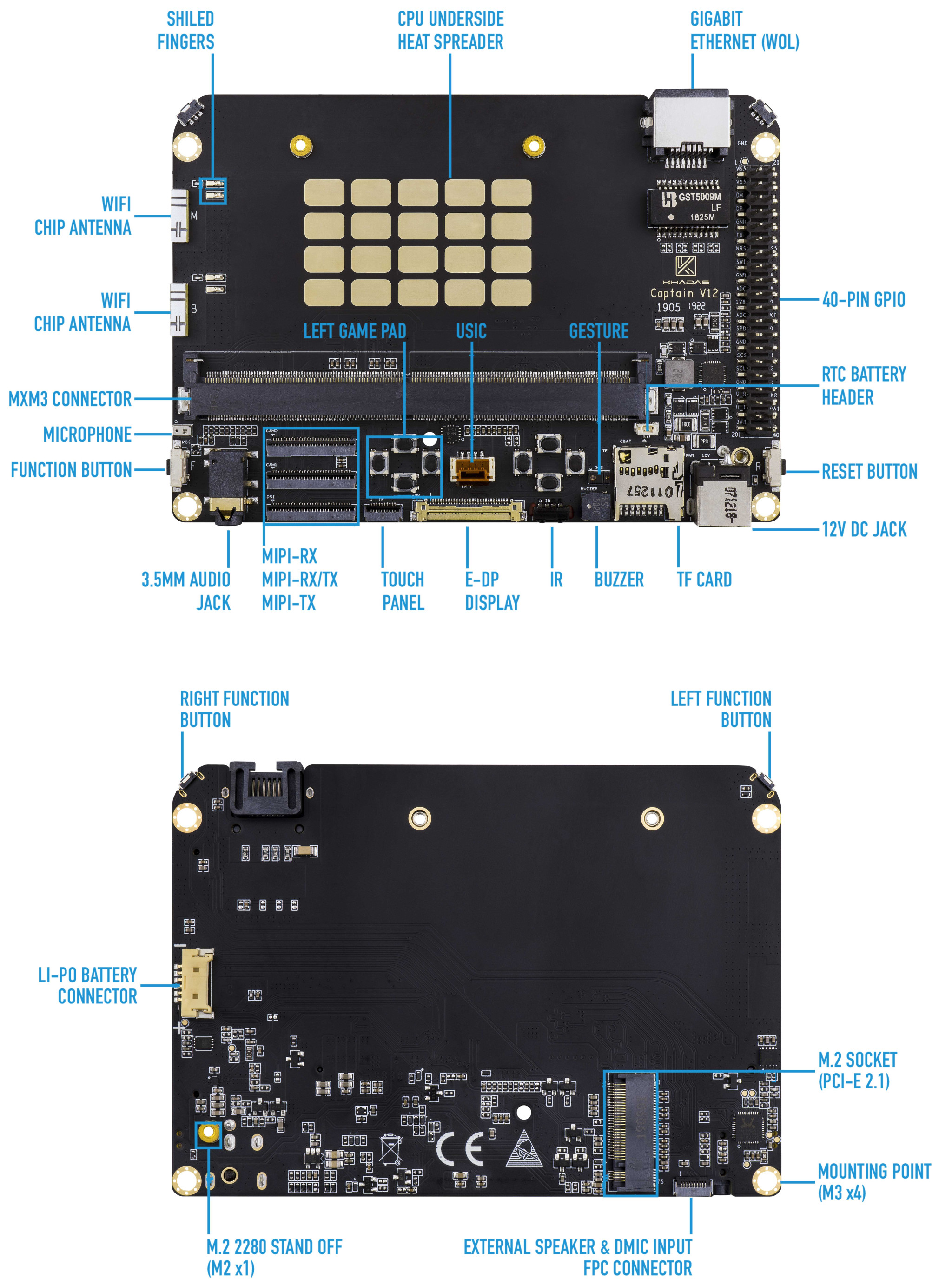

产品接口
Captain扩展Edge的接口
Captain_IO
产品规格书

Model
Khadas Captain
Camera
Interface: 4 lanes MIPI-CSI
Dual 13 MegaPixels Supported
Connector: 30 Pin 0.5mm Pitch FPC Connector
Display
4 lanes MIPI-DSI
4 lanes eDP 1.3, up to 10.8Gbps
Touch Panel
10PIN 0.5mm Pitch FPC Connector
M.2 Socket
4 full-duplex lane PCIe 2.1
M.2 2280 NVMe SSD Supported
LAN
10/100/1000M, Support WOL Feature [1]
TF Card
SD 3.0, up to 256GB
Gesture Control
APDS-9960
Digital Proximity, Ambient Light, RGB and Gesture Sensor [2]
Motion Tracking
ICM-20602
6-axis: 3-axis gyroscope, 3-axis accelerometer
Audio
Realtek ALC5651 Audio Codec
3.5mm Headphone Jack
Microphone Sensitivity: -42dB
Speaker(via FPC)
DC Jack
Input Voltage: 12V
Outer/Pin Diameter: 5.5/2.1mm
Battery
2-Cell Li-on Battery
Fuel Gauge IC: CW2015
Connector: 7 Pin 1.25mm Pitch Header
RTC Battery Header
0.8mm Pitch Header
Buttons
x8 (Programmable Game Pads)
x2 (Left & Right Function Buttons)
x2 (Reset, U-Boot/Func)
Wi-Fi Antenna
Chip Antenna x2
Model: Pulse W3006
2.4-2.5/5.15-5.85GHz Dualband
Buzzer
SPL: > 75dB (distance at 10cm)
Response Time: < 40ms
Oscillation Frequency: 4000Hz
IR Receiver
2 Channels
LED
Red LED x1, Programmable
USIC
via a 1.25mm Pitch Header
40 PIN 2.54mm Header
USB, I2C, SPI, I2S, SPDIF, ADC, STM8S MCU IOs [3]
Mounting Holes
Size M3 x 4
Board Dimensions
82.0 x 116.0 x13.5 mm
Board Weight
52g
Compatibility
Khadas Edge
Khadas Edge 1S [4]
Certifications
CE, FCC, RoHS
[1] WOL:通过APP或网页通过LAN远程启动或唤醒Edge。
[2] 手势感应: 可以打开/关闭Edge,默认情况下禁用此功能。
[3] GPIO: 大多数引脚图兼容VIMs。
[4] Edge 1S 基于RK3399Pro,正在开发中。
