Edge-V

VIM外形 RK3399卡片电脑
VIM外形及大小
Edge-V外形和我们很受欢迎的VIM1 & 2相同
RK3399所有IO接口
从一块板上可以获得RK3399 SoC的全部接口功能
USB-C D.P
通过USB-C显示端口连接到外部显示器
USB-C P.D协议
通过USB-C即可轻松给Edge-V供电
双摄像头
通过MIPI-CSI连接双摄像头,以实现DIY无人机或机器视觉
edge-v-top
edge-v-bot
Juice Module
Edge-V和锂电池的桥梁
juice_edge_v
Juice Module

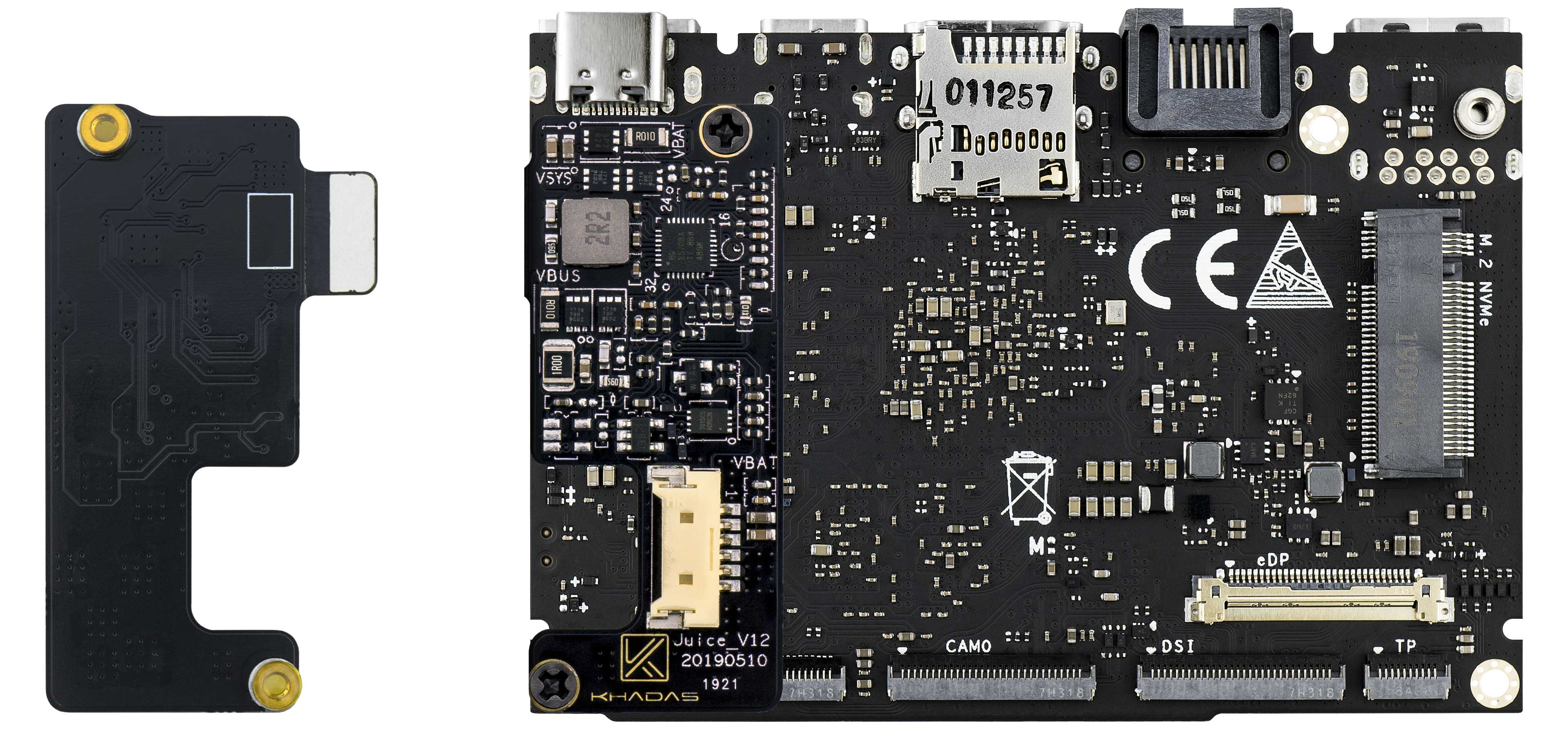

通过Juice Module将Edge-V和锂电池连接起来,是您的项目可以随处移动。Juice Module使用BQ25703ARSNR充电IC,并通过Molex 537800670连接器与7.4V 2节电池一起使用。

立体视界
通过MIPI-CSI接双摄像头
dual_cams
IMX214 1300万摄像头

Edge-V无需做任何设置,开箱即支持IMX214 1300万摄像头。通过Edge-V底部的MIPI CSI连接,即刻让您的机器拥有立体视界吧!

家庭影院
4K视觉处理器, 4K 10-bits, H264/H265解码,高达60 FPS.
edge-v-toneboard
家庭影院·HiFi听觉盛宴

Edge-V同样支持Tone Board,可输出HiFi音频到外部音箱设备。

RK3399 SoC所有的IO接口,一个不少
您想要的接口,板子上都有!
edge-v-specs
产品规格书

Model
Basic
Pro
Max
SoC
Rockchip RK3399
Big Cluster CPU: Dual-core Cortex-A72 up to 1.8GHz
Little Cluster CPU: Quad-core Cortex-A53 up to 1.5GHz
Mali T864 GPU: OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11
4K VP9 and 4K 10bits H265/H264 video decoders, up to 60fps
1080P H.264 and VP8 video encoders
MCU [1]
8bit STM8S003 with Programmable EEPROM
SPI Flash
16MB
LPDDR4 [2]
2GB
4GB
4GB
EMMC 5.1 [2]
16GB
32GB
128GB
Wi-Fi
AP6356S, 802.11a/b/g/n/ac
2X2 MIMO
AP6398S, 802.11a/b/g/n/ac
2X2 MIMO with RSDB [3]
Bluetooth
V4.1
V5.0
Ethernet PHY
10/100/1000M RTL8211FD
HDMI 2.0a
Type-A Female, up to 4K@60Hz, HDCP 2.2
HDMI CEC
Yes
USB HOST
USB3.0x1, USB2.0x1
USB Type-C
One for Power only; One with DP1.2 support [4]
Input Voltage Range
5V to 20V
Battery Connector
2-Cell Battery Module
Pogo Pads for VIN
System Power Input
Cooling Fan Header
Controlled by PWM, with a 0.8mm Pitch Header
Buttons
x3 (Power, Func, Reset)
Programmable LEDs
Blue LED x1, White LED x1, Red LED x1
Camera
Interface: 4 lanes MIPI-CSI
Dual 13 MegaPixels Supported
Connector: 30 Pin 0.5mm Pitch FPC Connector
Display
4 lanes MIPI-DSI
4 lanes eDP 1.3, up to 10.8Gbps
Touch Panel
10PIN 0.5mm Pitch FPC Connector
M.2 Socket
4 full-duplex lane PCIe 2.1
M.2 2280 NVMe SSD Supported
LAN
10/100/1000M, Support WOL Feature [5]
TF Card
SD 3.0, up to 256GB
RTC Battery Header
0.8mm Pitch Header
IR Receiver
2 Channels
Gesture Control
APDS-9960
Digital Proximity, Ambient Light, RGB and Gesture Sensor [6]
Motion Tracking
ICM-20602
6-axis: 3-axis gyroscope, 3-axis accelerometer
40 PIN 2.54mm Header
USB, I2C, SPI, I2S, SPDIF, ADC, STM8S MCU IOs [7]
Mounting Holes
Size M2 x 4
Board Dimensions
82.0 x 58.0 x 13.5 mm
Board Weight
31g
O/S
Android Oreo, Ubuntu 18.04, Debian 9.0, and more
Linux
Mainline Linux
BootLoader
Mainline U-Boot
AI Features
TensorFlow, Android NN(Neural Networks API)
Certifications
CE, FCC, RoHS
[1] MCU:电源管理,可编译电源开/关,用于自定义的EEPROM和引导媒体(SPI Flash或eMMC)设置、KBI等。
[2] 我们Khadas品牌产品只用Samsung或者Skhynix内存,ODM或者OEM项目可选择其他低成本的方案。
[3] RSDB: 实时同步双频带,使Edge-V和其他设备可以同时在两个频带上发送和接收数据。
[4] Edge-V通过USB-C,HDMI,eDP,MIPI支持双屏异显。
[5] WOL:通过APP或网页通过LAN远程启动或唤醒Edge-V。
[6] 手势感应:可以打开/关闭Edge-V,默认情况下禁用此功能。
[7] GPIO: 大多数引脚图兼容VIMs。
全部特色
电池接头
锂电池接头可应用于一些移动项目
PCI-E M.2接口
完整的4通道PCI-E M.2支持扩展NVMe,SSDs和其他外围设备
HDMI CEC
用电视遥控器控制Edge-V,家庭影院的理想选择
Tone Board
Edge-V兼容Tone Board, 音频发烧友的挚爱组合
Khadas KBI
Khadas引导程序说明,用于引导时配置硬件
双摄像头
通过MIPI CSI接双摄像头使机器获取视觉
RSDB WiFi
双频同步接收和传输数据
4K高清
4K视觉处理器, 高达60 FPS 4K 10-Bits, H264 / H265解码
兼容DIY外壳
Edge-V搭配精美的DIY外壳,为您客厅增加亮点
Android P
默认Android P操作系统,也支持Ubuntu LXDE
3重显示器
数字标牌应用最多可以连接3个显示器
局域网
局域网带有网络唤醒功能,支持远程唤醒
陀螺仪传感器
陀螺仪传感器,用于检测数字标牌的方向
RTC实时时钟 + STM8S
STM8S和RTC支持系统定时待机或开机。
LibreELEC
安装LibreELEC操作系统,畅享家庭影院
