Edge

可扩展Rockchip RK3399卡片电脑

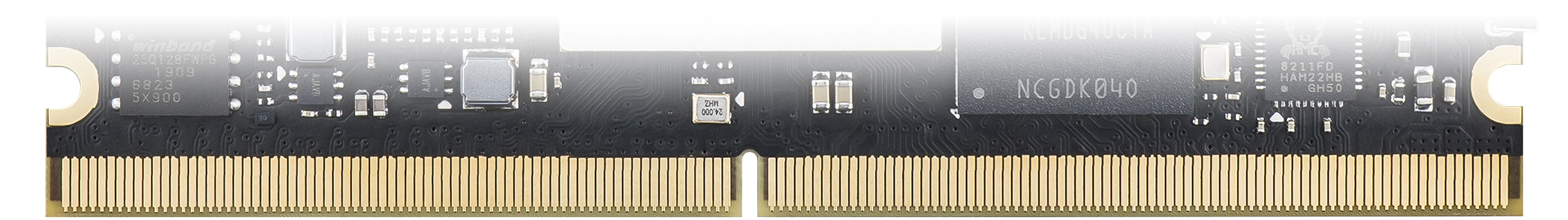

Edge连接器
通过314金手指连接携带板/扩展板
USB-C P.D协议
USB-C供电使RK3399 SoC可以达到满功率
USB-C D.P
通过USB-C显示端口连接到外部显示器
电池接头
Edge支持连接外部锂电池
FPC连接器
双FPC连接器可用于配件连接
edge_top
edge_bot
edge_conn
data
data_edge
双向数据

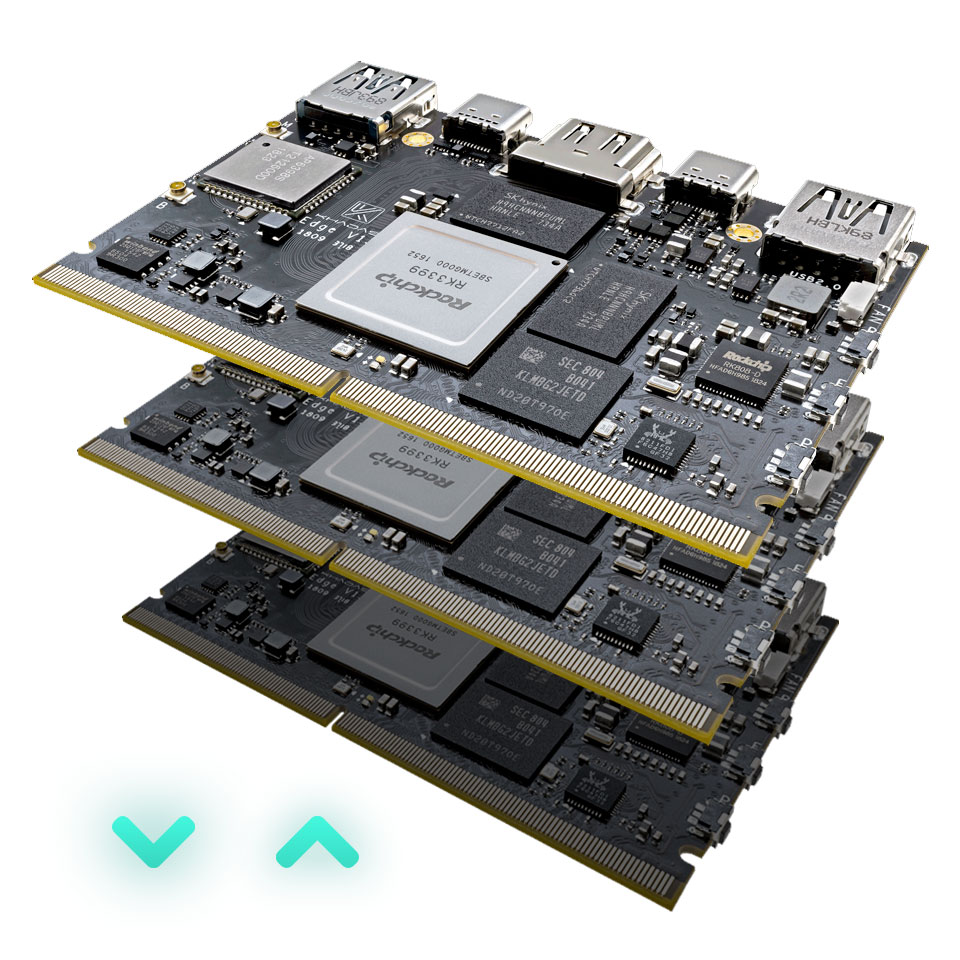

Edge很容易堆叠成一个计算机集群,可以通过连接器进行供电
power
power_edge
双向供电
Edge既可以通过连接器被供电,又可以给外部板子供电
了解更多
edge_and_captain
Edge+Captain底板连接

Edge可以通过模块扩展功能,可以与现有的Khadas Captain底板连接也可以设计您们自己的携带板,通过软件设置自动识别携带板。

FPC连接器
通过FPC-A和FPC-B最多连接2个配件
fpc_conn
edge_io_1
edge_io_2
EDGE-IO模组
通过FPC-A连接Edge-IO模组至Edge扩展GPIO和TF卡
薄就是酷
Edge+散热器+风扇组合仅10.1mm厚
edge_heatsink_fan
EDGE散热器+3705风扇

Edge裸板超薄,仅5.7mm,即使装上散热器和超静音的3705风扇后厚度仅10.1mm。

产品接口
edge-specs
产品规格书

Model
Basic
Pro
Max
SoC
Rockchip RK3399
Big Cluster CPU: Dual-core Cortex-A72 up to 1.8GHz
Little Cluster CPU: Quad-core Cortex-A53 up to 1.5GHz
Mali T864 GPU: OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11
4K VP9 and 4K 10bits H265/H264 video decoders, up to 60fps
1080P H.264 and VP8 video encoders
MCU [1]
8bit STM8S003 with Programmable EEPROM
SPI Flash
16MB
LPDDR4 [2]
2GB
4GB
4GB
EMMC 5.1 [2]
16GB
32GB
128GB
Wi-Fi
AP6356S, 802.11a/b/g/n/ac
2X2 MIMO
AP6398S, 802.11a/b/g/n/ac
2X2 MIMO with RSDB [3]
Bluetooth
V4.1
V5.0
Ethernet PHY
10/100/1000M RTL8211FD
HDMI 2.0a
Type-A Female, up to 4K@60Hz, HDCP 2.2
HDMI CEC
Yes
USB HOST
USB3.0x1, USB2.0x1
USB Type-C
One for Power only; One with DP1.2 support [4]
Input Voltage Range
5V to 20V
Battery Connector
2-Cell Battery Module
Pogo Pads for VIN
System Power Input
Cooling Fan Header
Controlled by PWM, with a 0.8mm Pitch Header
Buttons
x3 (Power, Func, Reset)
Programmable LEDs
Blue LED x1, White LED x1
FPC Connector A
10-Pins, 0.5mm Pitch, with UART, I2C, SPI, SDMMC, ADC, PWM, IOs
FPC Connector B
10-Pins, 0.5mm Pitch, with USB, I2S(8ch), I2C, MCU IOs
Gold Fingers
314 Pin, MXM3 Standard
PCIE, USB, USIC, SDMMC, I2S, I2C, ADC, SPI, UART, Gbit Ethernet
DVP, MIPI-CSI, MIPI-DSI, eDP
Power Delivery: VSYS, VSYS_5V, VSYS_3V3, 3.3V & 1.8V
Mounting Holes
Size M2 x 4
Board Dimensions
82.0 x 57.5 x 5.7 mm
Board Weight
25g
O/S
Android Oreo, Ubuntu 18.04, Debian 9.0, and more
Linux
Mainline Linux
BootLoader
Mainline U-Boot
AI Features
TensorFlow, Android NN(Neural Networks API)
Certifications
CE, FCC, RoHS
[1] MCU:电源管理,可编译电源开/关,用于自定义的EEPROM和引导媒体(SPI Flash或eMMC)设置、KBI等。
[2] 我们Khadas品牌产品只用Samsung或者Skhynix内存,ODM或者OEM项目可选择其他低成本的方案。
[3] RSDB: 实时同步双频带,使Edge和其他设备可以同时在两个频带上发送和接收数据。
[4] Edge通过USB-C,HDMI,eDP,MIPI支持双屏异显。
