Tone 1

专为发烧友设计的高清晰音频板

ess_icons
ES9038Q2M
ESS旗舰32位立体声移动音频DAC ES9038Q2M提供了无与伦比的解码质量。
xmos_icons
XMOS XU208
XMOS的高级多核RISC控制器可为您的Mac,PC或SBC提供坚如磐石的USB连接。
apx555_icons
专业调音
使用专业仪器APx555(高性能两通道音频分析仪)进行调谐Tone Board。
tone_icons
实验室测试
经ESS专业实验室测量THD + N,SNR,DNR,串扰和频率响应。
tone-top
tone-bottom
XMOS XU208-128-QF48
8核高达500MIPS,兼容USB 2.0。

超静音电源
超低噪声,高PSRR LDO专为Hi-Fi应用供电。

RCA连接器
高质量的RCA,让您尽享具有细腻,清晰,有力且丰富的声音细节的音频。

ESS ES9038Q2M DAC
业界性能最高的32位移动DAC,具有前所未有的动态范围和超低失真。

精确的低噪声时钟
具有出色的相位噪声特性的超低相位噪声晶体振荡器。

兼容的音频文件格式
APE,FLAC,OGG,WAV,ACC,ALAC,MP3,WMA,DSD,等等!
产品概括
Tone Board是Khadas品牌系列产品专为 Khadas VIMs定制开发的一款USB外置HiFi声卡,其卓越的性能和兼容性把视听体验带入全新的水平。我们将先进的XMOS多核RISC微控制器和ESS旗舰级32位立体声移动音频DAC ES9038Q2M集成到了一块很小的PCB中。 同时,我们为音频系统选择了三个独立的高性能OPA和四个超低相位抖动振荡器。如您所想,每个电源路径均由独立的超低噪声CMOS线性稳压器控制,OPA为±5.5V。除去强悍的硬件配置,我们也通过出色的设计来实现最大化性能。
关键性能参数
来自ESS专业实验室的数据
Tone Board具有出色的THD + N参数,意味着我们几乎听不到信号比上的任何失真。

信噪比越高,音频系统的声音越清晰。通常来讲,信噪比需要低于110db的音频才被称为“高清音频”。
动态降噪使我们能够听到各种非常细微的声音。 同时,声场既是水平的又是垂直的,空间感和层次感就像置身现场音乐会一样。
串音分离度越高,左右声道的隔离度越高。 这意味着您可以获得惊人的立体声效果。
Tone Board可以在每个频率点输出稳定的信号。 对于低音而言,低频声音就足够了,但同时又不会轰隆而干燥;对于女低音,中频人的声音接近前部,牙齿的声音清晰,清晰度高,分离度高。对于高音来说,高音不锋利,并且深度透明。

XMOS XU208 RISC USB微控制器可确保与音频输出设备的牢固连接。 我们选择使用XMOS XU208的原因是它的稳定性,强大的功能和可靠性。可以确定的是,当连接到大多数音频源(例如计算机和移动媒体终端)时,音调板就可以正常工作。

SiTime超高性能振荡器SiT820&8209系列仅具有0.5ps的相位抖动,并且输出频率稳定性低至±10PPM。 我们选择它作为音频系统中的参考时钟,以使数据时钟抖动小于30ps。

Tone Board支持主流音频格式如 APE, FLAC, OGG, WAV, ACC, ALAC, MP3, WMA, DSD, PCM...
两种版本
通用版和VIMs版
tone_generic
Generic Edition-通用版
通用版旨在通过内置的USB-C数据和电源端口与独立的Mac,PC或SBC一起使用。 板上带有未焊接的额外GPIO接头。
tone_vim
VIMs Edition-VIMs版
VIM版旨在与Khadas Edge V,VIM3L,VIM3、VIM2和VIM1 SBC“对接”,以形成完整的Hi-Fi音频电脑设备。 您还可以将散热器和风扇与Tone Board一起使用。
产品接口
灵活的界面支持DIY开发
tone_2d_labels
Khadas渴望逐步实现开发者们的想法和梦想,以帮助创客成长。 Tone Board两个版本RCA输出接口是相同的,都有2个RCA用于模拟输出@ 2.0Vrms,1个RCA用于S / PDIF输入或输出。

扩展:
  • 1个30引脚FPC连接器,用于8通道模拟输出扩展
  • 两个用于OLED显示屏和I2S扩展的10引脚FPC连接器

  • 其他:
  • 一个40针母头用于连接VIM
  • 一个20针SMT接头连接器,用于调试XMOS和VIM。

    当然,用户可以通过USB-C接口直接连接PC使用,并且Tone Board显然是音频开发人员的理想选择。 另一个好消息是Khadas的新型散热器可以与VIM和Tone Board配合使用。 客户开发和模具设计非常方便,实现定制产品。

支持多种系统
Ubuntu XFCE 18.04
Linux

windows
Windows

mac-os-x
Mac OS X

android-7.1
Android

libreelec
LibreELEC

volumio
Volumio

产品规格书


VIMs Edition-VIMs版
Generic Edition-通用版
XMOS芯片
XU208-128-QF48
8核高达500MIPS8核高达500MIPS
DAC
ES9038Q2M
32位立体移动音频DAC
总谐波失真+噪声
≤ 0.000337% @1KHz
信噪比
≥ 120dB @ 10Hz~20KHz
动态降噪
≥ 120dB @ 10Hz~20KHz
串音
≥ 127dB @ 10Hz~20KHz
频率响应
±0.08 dB @ 10Hz~20KHz
采样率
 PCM: 最高768KHz @ 32bit
DSD: 最高DSD256 @ 1bit
时钟抖动
参考时钟抖动 < 3ps
数据时钟抖动< 30 ps
音频格式
APE2/FLAC/OGG/WAV/ACC/ALAC/MP3/WMA…
输出
1x 红色 RCA右声道, 1 x 白色RCA左声道
指示灯
白色LEDx1
安装孔
尺寸M2 x 5
FPC连接器
30-Pin 0.5mm间距: 支持8通道扩展
FPC连接器
10-Pin 0.5mm间距:  VIMs I2S扩展
10-Pin 0.5mm间距: OLED显示
NC
S/PDIF输入
最高192KHz
最高192KHz
S/PDIF输出
不支持
USB-C接口
NC
供电(5V/500mA) & USB 2.0数据
40pin 接头
2.54mm母头
未焊接
20pin 接头
2.54mm
未焊接
尺寸
82.0 x 74.5 x 24.0 mm
82.0 x 74.5 x 17.0 mm
支持的系统
Android [1]
LibreELEC
Linux Distros(Support Volumio)
Windows PC
Linux PC
macOS
Raspberry Pi [2]

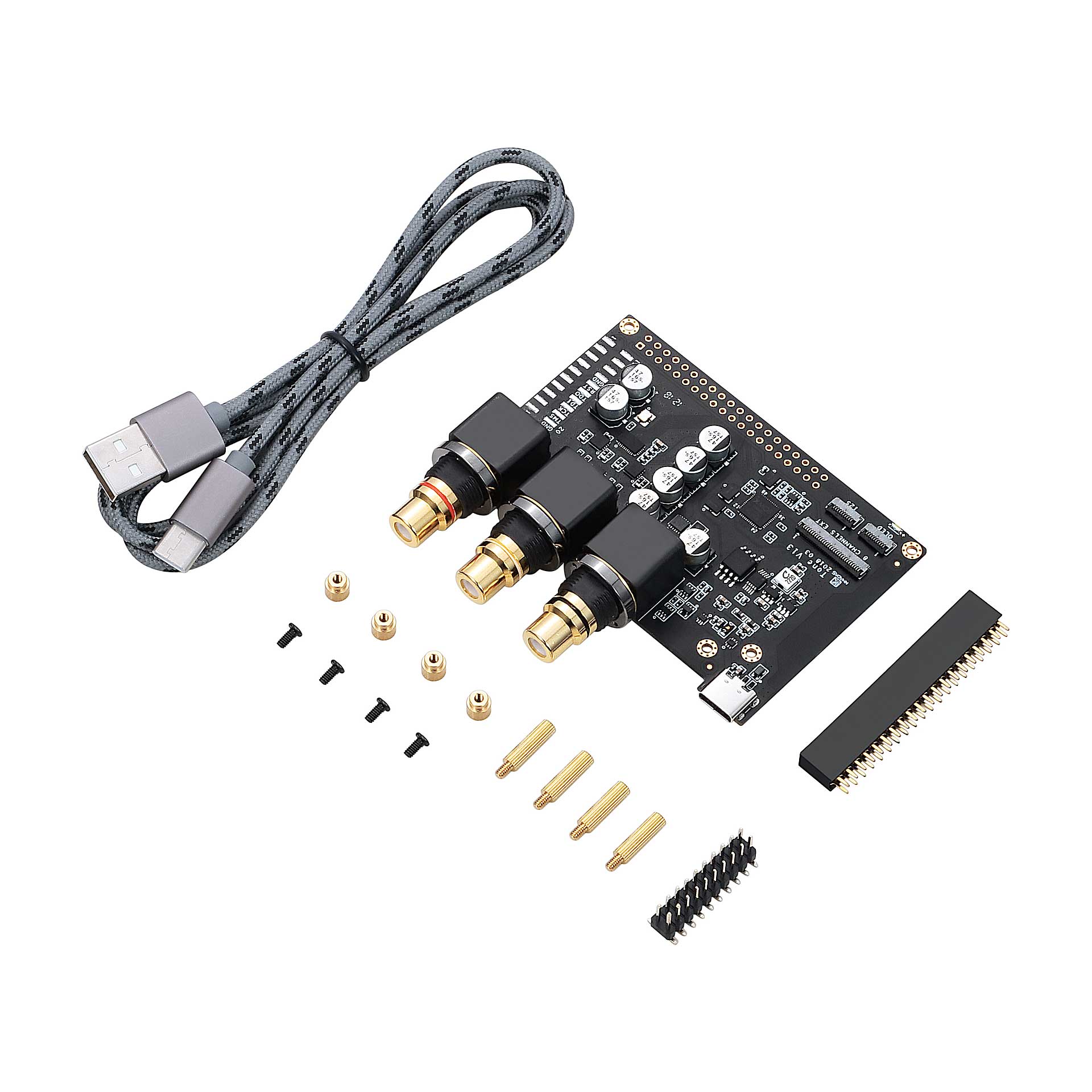

包装清单
Tone Board VIM版
USB-C转USB-A线
螺丝
Tone Board 通用版
USB-C转USB-A线
[1]由于采样率转换(SRC)重采样实现,Android仅支持44.1KHz输出。
[2]除VIMs和Edge-V外,还支持其他卡片电脑。

出色的PCB设计

  • 合理的PCB叠放和布局
  • 4层沉金工艺
  • 出色的模拟信号质量和电源完整性
immersion_gold

专业音频调音

  • 使用专业仪器APx555进行调音
  • 高性能模块化两通道音频分析仪
  • 最新性能和多功能性测试
apx555

发烧友亲测

  • 感谢所有为我们提供宝贵意见的音乐发烧友!
fanatic

专业的音频线

  • 我们的团队测试了多种线材以确保音频质量
  • 我们最终选择了定制的RCA转3.5mm音频转接线
rca_35_converter
