晶晨 S905X 主控芯片
1.5GHz 64位四核ARM Cortex-A53架构
Mali-450图形处理器
HDMI 2.0a输出，支持4K H.265/VP9 10bit & HDR10视频处理
自由连接
USB-C供电输入，支持USB 2.0 OTG功能
创客友好
内置RTC功能，VIN电源输入接口，40pin通用输入/输出接口，x3用户键（电源/功能/重置），硬件加密处理
支持多种操作系统
预装Android 7.1系统，同时支持Android 8.0, LibreELEC, Ubuntu 18.04和Buildroot多种系统
内置存储记忆
2GB DDR3运行内存，高达16GB eMMC-V5.0外部存储
内置Wi-Fi
AP6212 b/g/n or AP6255 802.11b/n/g/ac, 蓝牙版本4.2
外形小巧
轻巧如信用卡大小的尺寸
1.5GHz 64位四核ARM Cortex-A53架构
Mali-450图形处理器
HDMI 2.0a输出，支持4K H.265/VP9 10bit & HDR10视频处理
自由连接
USB-C供电输入，支持USB 2.0 OTG功能
创客友好
内置RTC功能，VIN电源输入接口，40pin通用输入/输出接口，x3用户键（电源/功能/重置），硬件加密处理
支持多种操作系统
预装Android 7.1系统，同时支持Android 8.0, LibreELEC, Ubuntu 18.04和Buildroot多种系统
内置存储记忆
2GB DDR3运行内存，高达16GB eMMC-V5.0外部存储
内置Wi-Fi
AP6212 b/g/n or AP6255 802.11b/n/g/ac, 蓝牙版本4.2
外形小巧
轻巧如信用卡大小的尺寸
产品概括
VIM1是Khadas的第一个品牌产品，专为开发者和电子爱好者设计的基于Amlogic S905X ARM开发板，也被许多人亲切的称为“开源电视盒”。它很小，比树莓派略小，尺寸类似于信用卡大小。 VIM1仅提供两个版本：具有8GB EMMC存储和AP6212（b / g / n）Wi-Fi的VIM1 Basic，以及具有16GB EMMC存储和AP6255（b / g / n / ac）Wi-Fi的VIM1 Pro。两种版本都有2GB的DDR3 RAM和蓝牙4.2。
就像您熟悉的台式计算机一样，VIM1卡片电脑支持多个操作系统。您可以从我们的Khadas文档或社区论坛中选择各种操作系统映像（ROM），流行的操作系统包括：Android 7.1 / 9.0，Ubuntu 18.04，LibreELEC，Armbian，Buildroot等。甚至可以双重引导映像，供开发人员从同一EMMC安装Android和Ubuntu。
开发者友好属性，内置的40引脚GPIO，实时时钟（RTC）和VIN端口可提供额外的供电，非常方便。此外，侧面配置三个用户按钮分别是电源键，重置键和功能键。源代码可在Github上找到，硬件原理图可在我们的文档中找到。最重要的是，甚至还有一个内置的电源控制单元，可通过遥控器支持电源循环。
与VIM2中的八核Amlogic S912 SoC相比，VIM1中的四核S905X SoC产生的热量少得多。这使得VIM1在仅允许被动空气对流以进行散热而不是强制气流的环境中特别有用。在许多情况下，单个散热器就足够了，并且某些用户甚至可能发现其应用程序不需要散热器。
就像您熟悉的台式计算机一样，VIM1卡片电脑支持多个操作系统。您可以从我们的Khadas文档或社区论坛中选择各种操作系统映像（ROM），流行的操作系统包括：Android 7.1 / 9.0，Ubuntu 18.04，LibreELEC，Armbian，Buildroot等。甚至可以双重引导映像，供开发人员从同一EMMC安装Android和Ubuntu。
开发者友好属性，内置的40引脚GPIO，实时时钟（RTC）和VIN端口可提供额外的供电，非常方便。此外，侧面配置三个用户按钮分别是电源键，重置键和功能键。源代码可在Github上找到，硬件原理图可在我们的文档中找到。最重要的是，甚至还有一个内置的电源控制单元，可通过遥控器支持电源循环。
与VIM2中的八核Amlogic S912 SoC相比，VIM1中的四核S905X SoC产生的热量少得多。这使得VIM1在仅允许被动空气对流以进行散热而不是强制气流的环境中特别有用。在许多情况下，单个散热器就足够了，并且某些用户甚至可能发现其应用程序不需要散热器。
支持多种系统
Android 7.1 / 9.0
Ubuntu XFCE 18.04
Android TV
Armbian
LibreELEC
Lakka
Volumio
Arch Linux
兼容软件
Docker
Golang
Tensorflow
Android Source
Fenix
Toolchains
U-Boot
应用场景
卡片电脑
VIM1可以是一台小型的卡片电脑，放在你的家里，办公室甚至是你的爱车上。
微型服务器
VIM1可以用于构建Web服务器、存储服务器等。
矿机集群
VIM1可用于组网搭建挖矿设备。
电视盒
安装LibreELEC之类的媒体操作系统来观看电影和电视。
二次开发
Android 7.1 / 8.0, Docker, Buildroot,Fenix, 代码开源，方便开发者进行二次开发

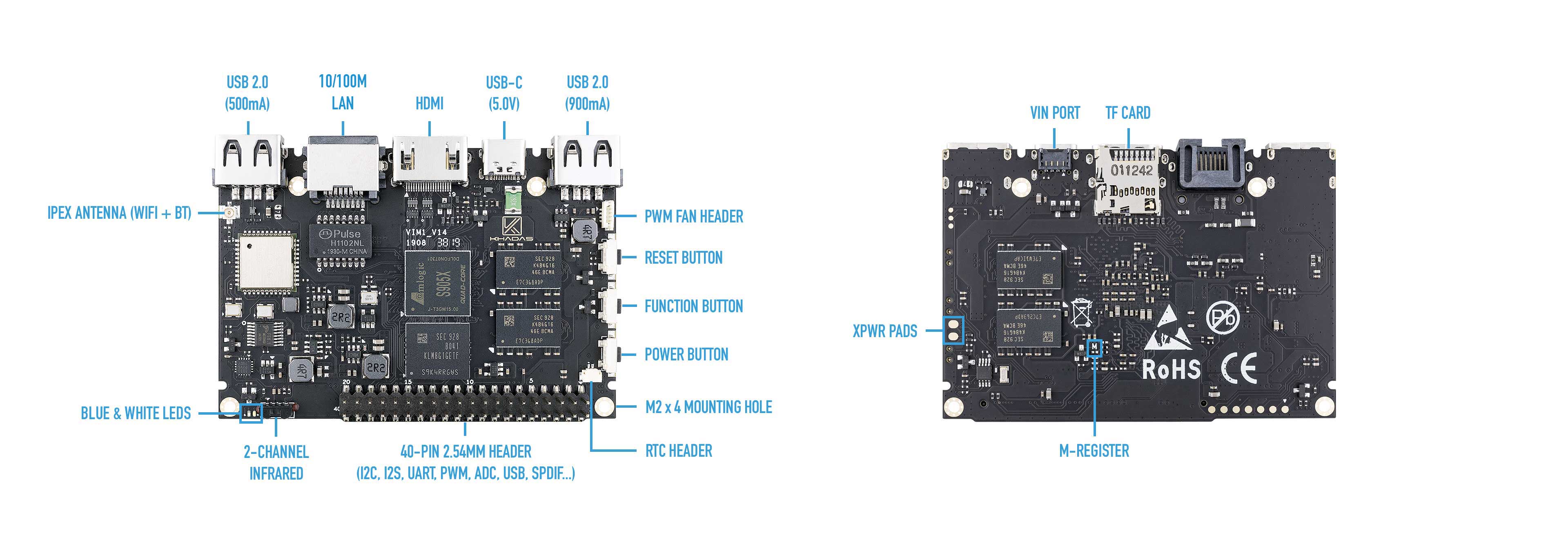

产品接口
产品规格
Model | Basic | Pro |
SoC | Amlogic S905X 1.5 GHz 64Bit Quad Core ARM Cortex-A53 750MHz+ Penta Core Mali-450 GPU HW UHD H.265/VP9 60fps 10bit video decoder HDR10 and HLG HDR video processing | |
MCU [1] | STM8S003 with Programmable EEPROM | |
DDR3 | 2GB | |
EMMC 5.1 | 8GB | 16GB |
Wi-Fi | AP6212 (b/g/n) | AP6255 (b/g/n/ac) |
Bluetooth | Bluetooth 4.2 | |
LAN | 10/100M | |
TF Card | Molex Slot, Spec Version 2.x/3.x/4.x(SDSC/SDHC/SDXC) | |
USB HOST | x2 (900mA & 500mA Load) | |
USB Type-C | USB2.0 OTG & 5V DC IN | |
VIN Connector | System Power Input | |
HDMI | Type-A Female HDMI2.0b transmitter with 3D, HDR, CEC and HDCP 2.2 support | |
IR Receiver | 2 Channels | |
RTC & Battery Header | 0.8mm Pitch Header | |
Cooling Fan Header | 4-Pins 0.8mm Pitch Header, with PWM Speed Control | |
LEDs | Blue LED x1, White LED x1 | |
40-Pins Header(2.54mm) | USBx2, I2Cx2, UARTx2, I2S, SPDIF, PWM, ADC, GPIOs | |
Buttons | x3 (Power / Func / Reset) | |
XPWR Pads | For External Power Button | |
Mounting Holes | Size M2 x 4 | |
Board Dimensions | 82.0 x 58.0 x 11.5 mm | |
Board Weight | 28.5g | |
Linux | Mainline Linux (Linux 5.0+) | |
Bootloader | Mainline U-Boot | |
Linux Distros | Ubuntu 18.04+ / Armbian | |
Android | Android Pie (9.0) | |
Khadas Only | Khadas TST [2] | |
Fenix Script [3] | ||
Certifications | CE, RoHS | |
[1] MCU：电源管理，用于自定义的EEPROM和引导媒体（SPI Flash或eMMC）设置。
[2] Khadas TST功能使开发人员可以轻松进入升级模式：只需在2秒钟内按功能键3次，即使引导加载程序已损坏，该功能也可以使用。
[3] Fenix脚本：用于创建Linux发行版的一键式脚本。
[2] Khadas TST功能使开发人员可以轻松进入升级模式：只需在2秒钟内按功能键3次，即使引导加载程序已损坏，该功能也可以使用。
[3] Fenix脚本：用于创建Linux发行版的一键式脚本。
