VIM2
+ 查看更多

八核多媒体S912主板

立即购买

RSDB WiFi

同步双频WIFI,超快享受网络传输和接收

局域网唤醒

通过应用程序或网站通过LAN远程打开VIM2

MCU

智能电源管理，用于自定义的EEPROM和引导媒体（SPI Flash或eMMC）设置

Khadas TST

即使引导加载程序损坏，仍可通过Khadas TST（按功能键3次）进入升级模式

优越的性能
1.5GHz 64位八核CPU，T820MP3 GPU，高达3GB DDR4和64GB eMMC。

无限连接
2x2 MIMO 802.11ac WiFi，5.x蓝牙，千兆位LAN和USB-C 2.0端口。

高级功能
APP或网页远程唤醒网络，同步双频WIFI使VIM2和其他设备同时在两个双频带上进行数据传输和接收，畅享网络便捷使用体验。

创客友好
配备40引脚GPIO接头，冷却风扇插槽，可编程MCU和Khadas TST。

强大的多媒体
HDMI2.0a音频输出，具备强大的视觉处理器，支持10位 4K H.265/VP9@60fps播放。

外形小巧
轻薄，信用卡大小

产品概括

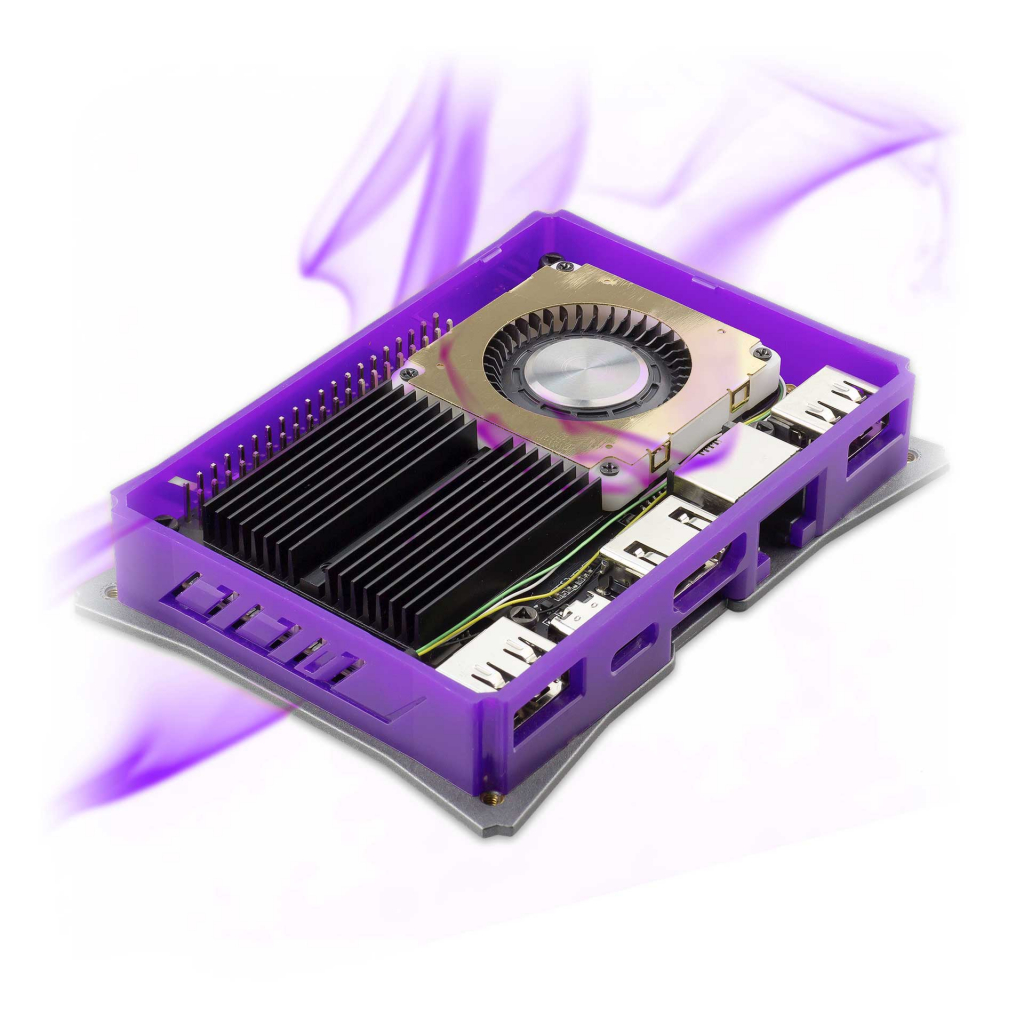

VIM2 SBC是一台功能强大的信用卡大小的单板计算机，可以应用于多种场景。搭配色彩缤纷的DIY盒使用，可以装点家里的桌面或者客厅。也可以直接使用，预装Android 7.1和随附的USB-C转USB-2.0线。

支持各种开源操作系统，Armbian，Arch Linux，Ubuntu 18.04。支持三重启动的Android，Linux和LibreELEC，可以自定义您喜欢的eMMC映像。配备功能强大的1.5Ghz 8核Amlogic A53 SoC，快捷打开应用程序和执行类似桌面任务的工作。

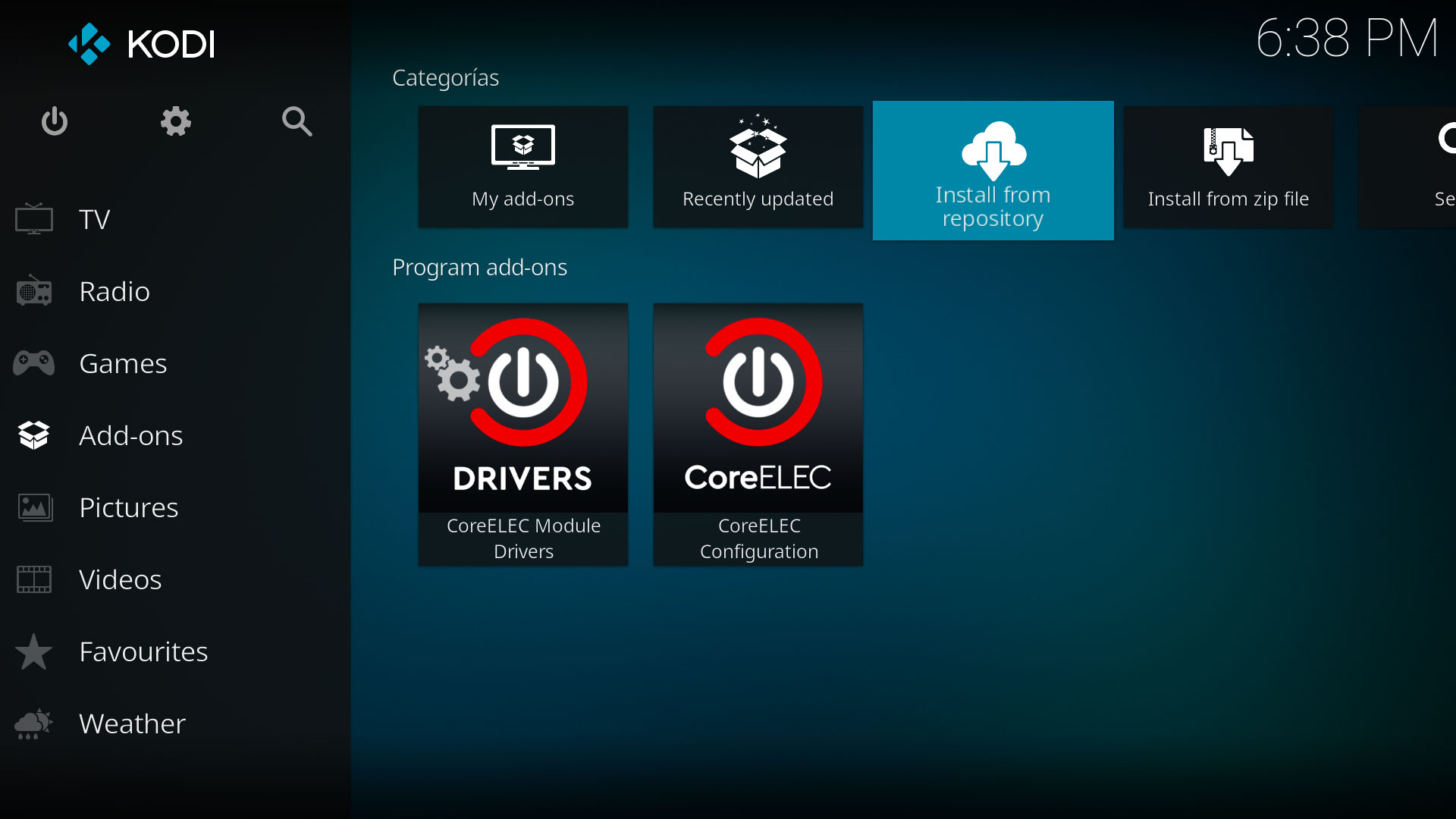

通过安装媒体操作系统，LibreELEC，CoreELEC或Android TV，VIM2即可变成机顶盒或家庭媒体中心。强大的Mali T820图形处理器以每秒60帧的速度提供硬件UHD H.265 / VP9解码，以及HDR10和HLG HDR视频处理功能，让您畅享4K视频。

VIM2+Tone Board+Volumio的完美组合，可输出高保真无损音频例如WAV或DSD256，音乐发烧友和HIFI开发者们的挚爱组合，同时使用Volumio智能手机应用程序控制整个聆听体验。

支持多种系统

Android 7.1

Ubuntu XFCE 18.04

Android TV

Armbian

LibreELEC

CoreELEC

Volumio

Arch Linux

Google Fuchsia

查看更多系统

兼容软件

Docker

Golang

Tensorflow

Android Source

Fenix

Toolchains

STM8 MCU Development

U-Boot

查看文档

应用场景

卡片电脑

VIM2可以是一台小型的卡片电脑，放在你的家里，办公室甚至是你的爱车上。

微型服务器

VIM2可以用于构建Web服务器、存储服务器等。

智能机器人

VIM2可用于智能机器人项目。

矿机集群

VIM2可用于组网搭建挖矿设备。

数字标牌/广告机

VIM2上的WOL以及RTC功能可以让你实现远程/定时开机。

产品接口

产品规格

Model	Basic	Pro	Max
SoC	Amlogic S912 1.5 GHz 64Bit Octa Core ARM Cortex-A53 750MHz ARM Mali-T820MP3 GPU HW UHD H.265/VP9 60fps 10bit video decoder HDR10 and HLG HDR video processing
MCU [1]	STM8S003 with Programmable EEPROM
SPI Flash	16MB
DDR4	2GB	3GB	3GB
EMMC	16GB	32GB	64GB
Wi-Fi [2]	AP6356S, 2X2 MIMO	AP6398S, 2X2 MIMO with RSDB [3]
Bluetooth	V4.1	V5.0
LAN	10/100 / 1000M
WOL [4]	Wake on Lan
IR Receiver	2 Channels
HDMI 2.0a	Type-A Female, up to 4K@60Hz
HDMI CEC	Yes
TF Card	Molex Slot
USB2.0 HOST	x2 (900mA & 500mA Load)
USB Type-C	USB2.0 OTG & DC IN
Wide Input Voltage	Range from 5V to 9V, Recommend 5.0V
Current Limit Switch	Programmable, 3.0A as default (up to 4.0A)
RTC & Battery Header	0.8mm Pitch Header
Cooling Fan Header	4-Pins 0.8mm Pitch Header, with PWM Speed Control
40-Pins I/O Header	2.54mm, USB, I2C, I2S, SPDIF, UART, PWM, ADC, ISO7816
FPC Connector	10-Pins, 0.5mm Pitch, with I2C, IOs
Pogo Pads Array	USB, I2C, DVB-Bus, IOs
Pogo Pads MCU	SWIM, UART, ADC, NRST
Pogo Pads for VIN	System Power Input
XPWR Pads	For External Power Button
Buttons	x3 (Power / Func / Reset)
LEDs	Blue LED x1, White LED x1
Mounting Holes	Size M2 x 4
Board Dimensions	82.0 x 58.0 x 11.5 mm
Board Weight	28.5g
Linux	Mainline Linux (Linux 5.0+)
Bootloader	Mainline U-Boot
Linux Distros	Ubuntu 18.04+ / Armbian
O/S for HTPC	Android TV / LibreELEC
Android	Nougat (7.1)
Google Fuchsia OS	Google Official ARM64 Platform
Khadas Only	Khadas TST [5]
	Fenix Script [6]
Certifications	CE, RoHS

[1] MCU：电源管理，用于自定义的EEPROM和启动媒体（SPI Flash或eMMC）设置。
[2] Wi-Fi：所有型号均具有802.11a / b / g / n / ac。
[3] RSDB：实时同时双频带，它使VIM2和其他设备可以同时在两个频带上发送和接收数据。
[4] WOL：通过APP或网页通过Lan远程打开或唤醒VIM2。
[5] Khadas TST功能使开发人员可以轻松进入升级模式：只需在2秒钟内按功能键3次，即使引导加载程序已损坏，该功能也可以使用。
[6] Fenix脚本：用于创建Linux发行版的一键式脚本。

下载VIM2规格书
