VIM3L

自由爱,多合一,DIY家庭影院
一体式
VIM3L既是一台家庭影院电脑,同时也是一个强大的开发板
支持多种操作系统
能够运行多款你喜爱的CoreELEC (Kodi), Android, Linux...
尽享海量资源
Kodi影音,安卓应用, Linux程序
强大可靠的硬件支持
4K 75fps, 2GB 1608MHz LPDDR4 运行内存
“静音”运行和可靠的散热
采用高效的Amlogic S905D3 SoC,可自散热
bare_board
htpc_kit
裸板
家庭影院套件
  • VIM3L (2GB RAM, 16GB eMMC, S905D3)
  • Wi-Fi 天线
  • 预装Android 9.0
  • VIM3L SBC (2GB RAM, 16GB eMMC, S905D3)
  • 透明DIY外壳
  • 配重铁 (搭配外壳)
  • 散热器
  • 遥控器
  • Wi-Fi 天线
  • 预装CoreELEC

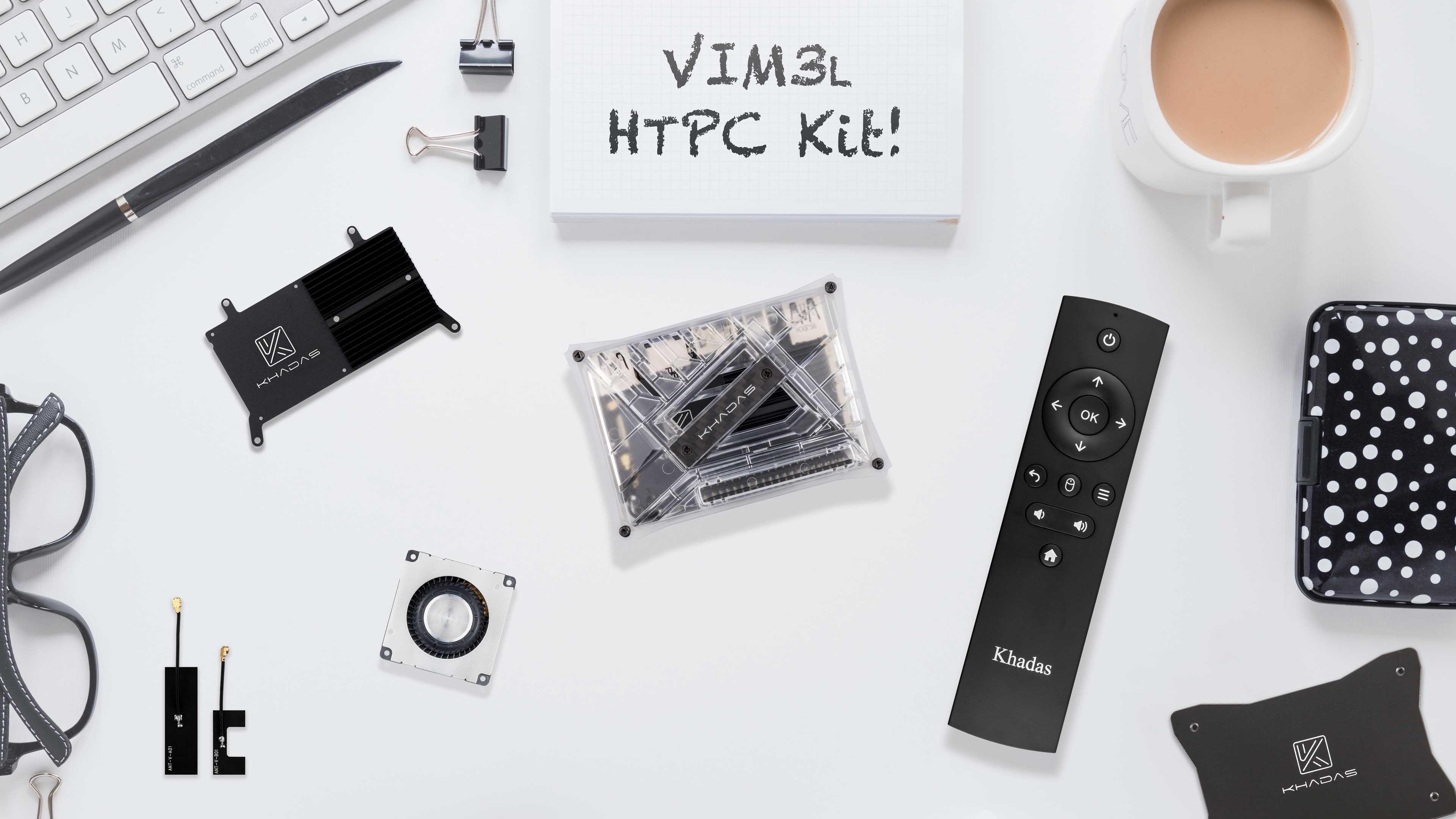

家庭影院套件
畅享VIM3L家庭影院带来的无尽乐趣!
HTPC-KIt
  • VIM3L HTPC 比记事本小,预装有CoreELEC系统
  • Freepik的背景照片(1:1比例)

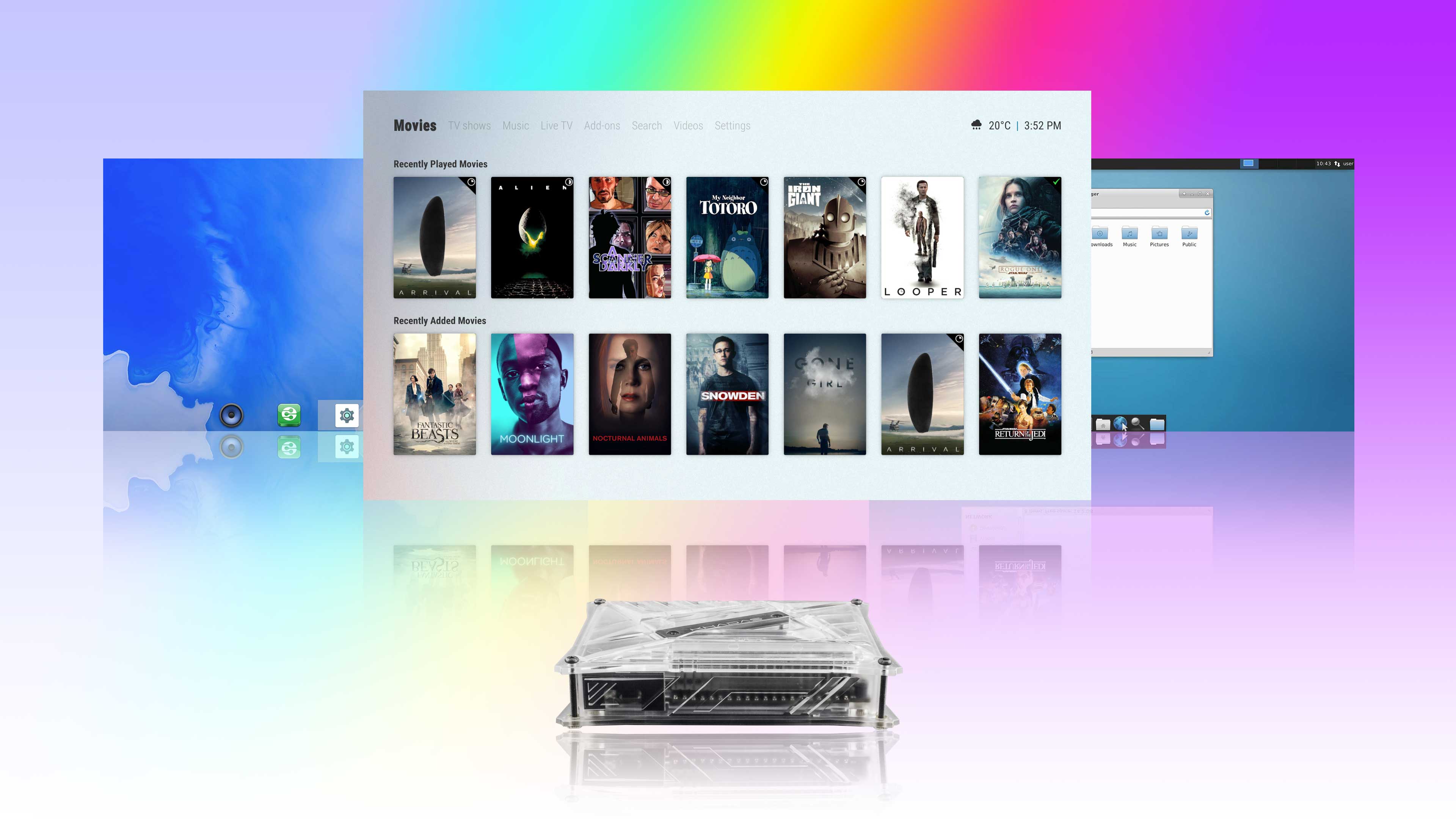

支持多种系统
自由选择你的家庭影院操作系统
os_freedom_graphic
  • Android 9.0和CoreELEC能够在线升级
  • 家庭影院预装CoreELEC (Kodi)系统(无多媒体内容)
  • 裸板预装Android 9.0
Android 9.0
Android 9.0

kodi (arctic zephyr skin)
CoreELEC

Ubuntu XFCE 18.04
Ubuntu XFCE 18.04

尽享海量资源
支持各种播放器,无线投屏,存储读取
content_freedom
  • CoreELEC是一个精简的操作系统,旨在高效地运行Kodi,不包括内容。
  • PLEX是一个内容流媒体应用程序,适用于Android操作系统、本地内容和/或流媒体。
  • 内容也可以通过外部存储加载,或者通过第三方应用程序从手机上转换。
复古游戏
安装一个复古游戏OS,享受怀旧的乐趣!
retro_gaming
  • 在VIM3L中安装控制台模拟操作系统,例如Lakka / CoreELEC,以运行“复古游戏”。
  • 大多数硬件游戏控制器都是通过USB电缆支持的,蓝牙支持则不那么普遍。
  • 许多“复古游戏”在网上是免费的,或者从谷歌Play下载他们的android版本。
4K HDR10+高清
4K处理高达75fps超高清,逼真的观看体验。
4k_hdr_+
  • 只支持Android 9.0和CoreELEC (Kodi)
  • 背景照片由Pixabay提供
Tone Board
VIM3L + Tone Board + Volumio = Hi-Fi音频播放器
tone_board
  • Volumio是为高保真音频播放(如DSD, FLAC, WAV等)量身定制的操作系统。
  • Tone Board配备ESS9038Q2M DAC,可解码DSD256和PCM384。
  • Android和Linux也兼容音板(XMOS USB驱动程序)。
toneboard
Khadas Tone Board

volumio_os
Volumio

rca_converter
RCA to 3.5mm音频线

酷炫的散热功能
在家庭影院电脑和SBC间实现被动散热和主动散热的自由切换
htpc_mode_sbc_mode
  • S905D3能够在运行Android操作系统的同时以被动冷却模式运行
  • 如果启动Linux或第三方发行版,建议添加用于主动冷却的3705冷却风扇
  • 金属板可与DIY外壳和热垫(不包括在HTPC工具包)一起使用,以实现更强的被动冷却
3705
3705 Cooling Fan-风扇

new_vim_heatsink
New VIMs Heatsink-散热器

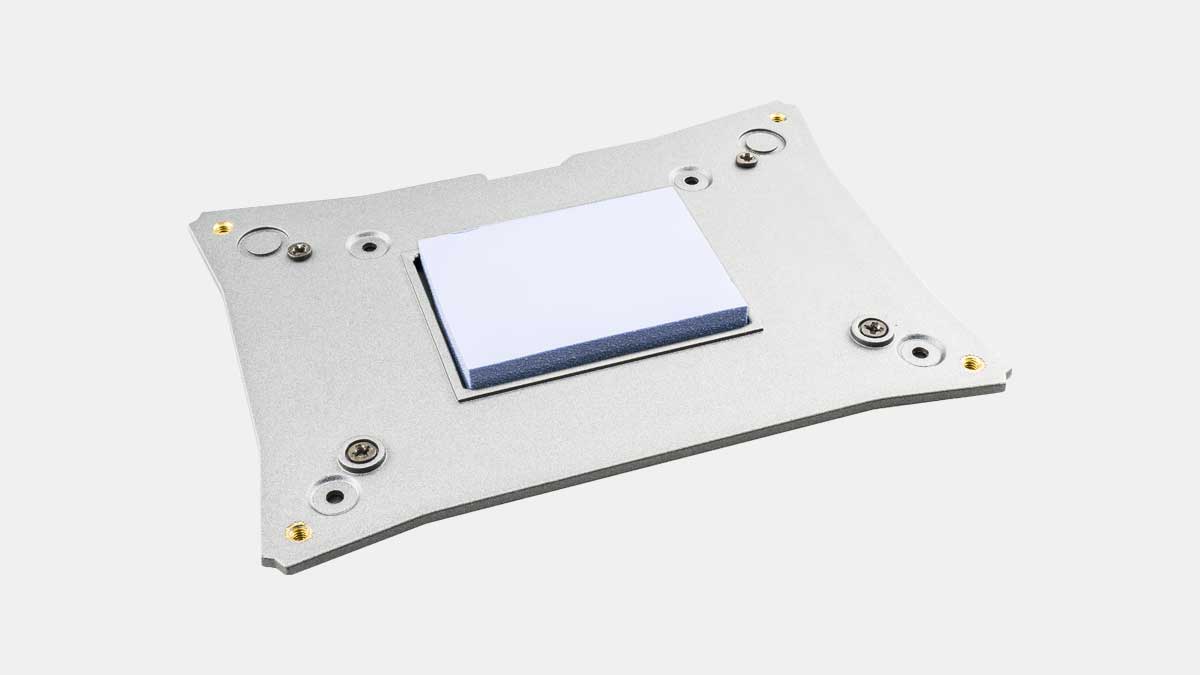

metal_plate
Heavy Metal Plate-重铁

heatpad
Heat Pad-导热贴

diy_case
DIY Case-外壳

10w_adapter
10W电源适配器

开发者友好属性
属于开发者的附加特征
maker_friendly
  • M2X扩展板通过底部的M.2插槽连接,并添加PoE、4G LTE和SSD支持
  • TS050触摸屏通过MIPI-DSI和TP连接,提供一个独立的非hdmi 1080P显示器
  • Khadas文档为开发人员提供了不断更新的开源文档
vin2vin
VIN接口 (PoE电源输入)

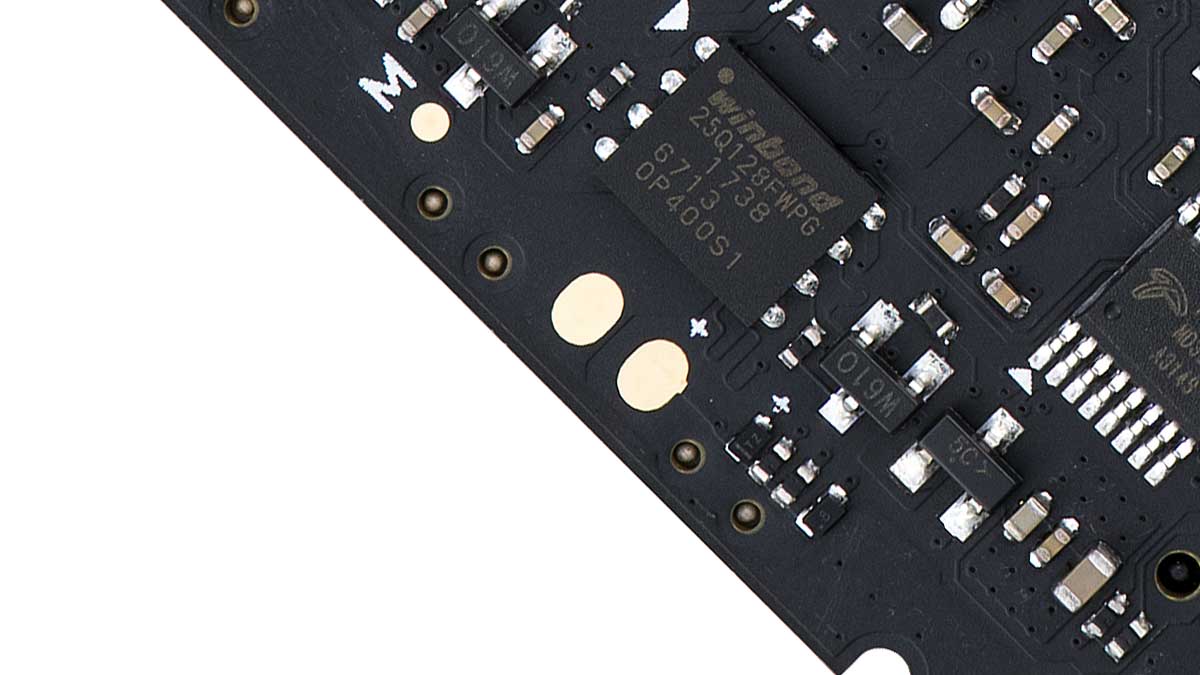

xpwr_pads
XPWR Pads (外部电源转换)
maker_friendly_images

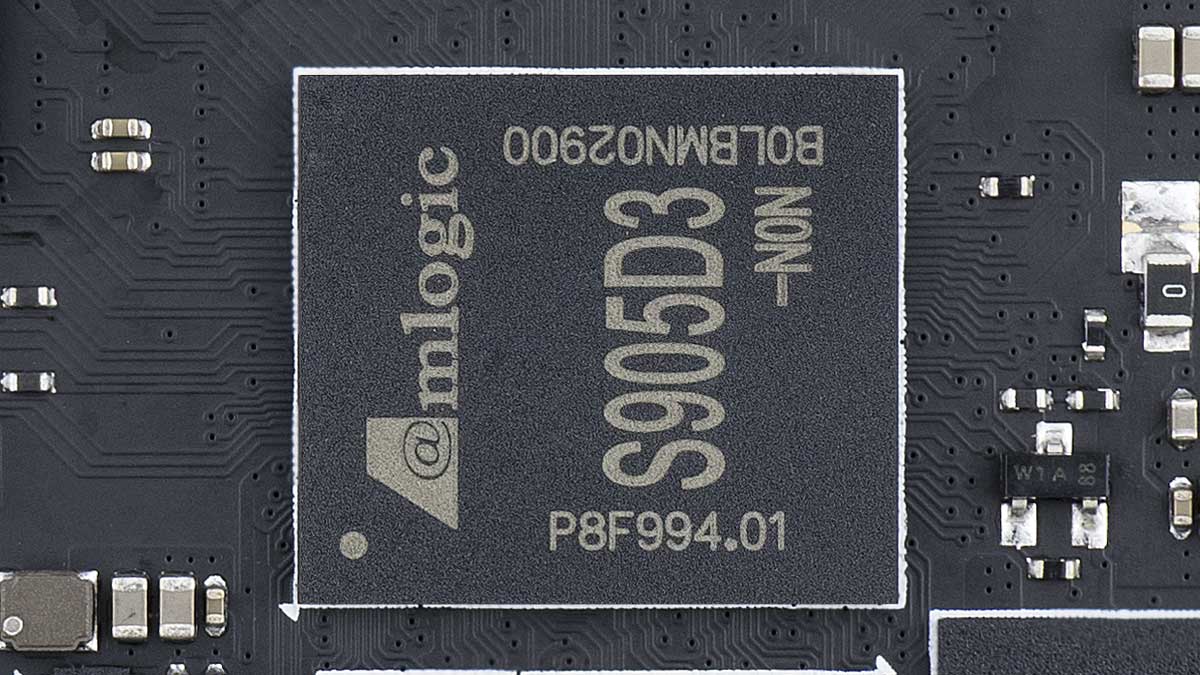

Amlogic S905D3主控芯片

m2x
M2X扩展板(PoE + 4G + SSD)

maker_ts050
TS050触摸屏 (MIPI-DSI + TP)
maker_penguin
Mainline Linux (社区支持)

产品接口
vim3L_port_labels
连通性
2T2R MIMO Wi-Fi
2T2R MIMO (多输入/多输出) 802.11ac Wi-Fi。
蓝牙5.0
BT 5.0用于与无线扬声器和其他配件配对。
10/100/1000局域网
千兆以太网端口,用于有线,高速互联网。
红外模块
用于接收来自红外遥控器的命令。
Khadas专属
Khadas TST
进入升级模式,只需按下功能键3次
Fenix脚本
用于为Khadas SBCs构建Linux发行版的一键脚本。
Khadas KBI
控制启动与KBI引导加载程序指令(KBI)。
SBC对比


VIM3 Basic
VIM3L
Jetson Nano
Raspberry Pi 4 (2GB)
SoC制程
12nm
12nm
未知
28nm
CPU
Amlogic A311D
x4 A73 2.2GHz
 + x2 A53 1.8GHz
Amlogic S905D3-N0N
x4 A55 1.9GHz
NVIDIA
x4 A57 1.43GHz
Broadcom BCM2711
x4 A72 1.5GHz
GPU
ARM Mali G52
MP4 800MHz
ARM Mali G31
MP2 800MHz
NVIDIA Maxwell
128核921MHz
(0.5 TFLOPS 16FP)
VideoCore VI 500MHz
NPU
5.0 TOPS
1.2 TOPS
-
-
HDMI eARC
-
-
-
MIPI-CSI摄像头
4通道
内置8MP HDR ISP
2通道
无内置ISP
4通道
2通道
MIPI-DSI显示
4通道
-
2通道
RAM
2GB, 32位
4GB, 64位
2GB, 32位
eMMC
16GB
-
-
SPI Flash
16MB
512KB
512KB (EEPROM)
Wi-Fi
2T2R 802.11 ac  RSDB
-
1T1R 802.11 ac
蓝牙
V5.0
-
V5.0
网络唤醒
-
-
红外接收器
-
-
运动追踪
三轴加速度计
-
-
板上 MCU
STM8S003
-
-
用户按钮
电源键,重置键,功能键
-
-
电源输入
USB-C, VIN
Micro USB, DC Jack
USB-C
电压范围
5~20V
5V
5V
解码器
高达4Kx2K@60fps + 1x1080P@60fps
H.265 4K 60fps
H.265 4K 60fps
编码器
H.265/H.264 1080P@60fps
H.265 4K@30fps
H.264 1080P@30fps
